全自動高速雙頭排線、電子線壓著沾錫機 RH-08CC

特殊功能:

A、B端間隔正反壓端，A、B端可半剝或全剝、B端可扭線沾錫

排線2-20P、雙并線可同時1出5條

可轉向壓著、兩端壓著、單端壓著、間隔壓著、正反壓著、單端壓著沾錫等

電子線可同時1出5-8條

訂購熱線：189-2580-9267

產品介紹
機器參數
視頻介紹

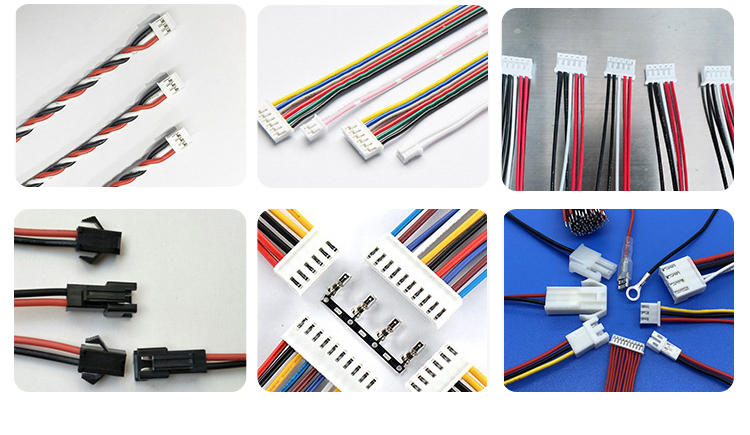

適用產品

特點說明：

本機采用日本松下控制系統,松下伺服,達到精確,高效,穩定。

采用觸屏操控方式調整,包括:線長度,剝皮長度,打端位置等等,全部觸屏調節;操作全過程一看即會,可一人操作多臺設備.

產品功能,雙端壓接端子,適用于排線、雙并線、電子線;都能在本設備上加工完成,無須更換配件,底座微小調整便可,實現一機多用,減少設備投資。

適用端子型號,PHXH、ZH,SCN,SMVH,杜邦等連續端子壓接。

穏定性好,采用偏心軸,端子壓力均衡,壓著整齊,成品率高,凸輪傳動結構,控制分線動作穩而快。

效率高,壓著速度20pin 排線可達18000PCS/H,機器可24小時工作;8條電子綾可達12000PCS/H,(視線材而定).

多功能排、電子線可一端壓接、一端沾錫。

特殊功能:A,B端可間隔正反壓端子,排線2-20P,雙并線可同時1出5條、電子線可同時1出8條.

基本參數 Basic Parameter	型號 Model	RH-08CC
	外形尺寸 Outline size	長2200mmX寬1400mmX高1550mm
	重量 Weight	約450KG
	電源 Power Ｓupply	AC220V50HZ
	額定電流 Pated current	15A
	功率 Power	4000W
	工作氣壓 Working pressure	0.4Mpa-0.6Mpa,氣源要求過并干燥
	安放空間 Place space	2米X3米
	工作環境 Workenvironment	地面平整結實，干燥，無陽光直射
功能參數 Functional Parameter	打端效率 Terminalefficiency	20Pin排線可達18000PCS/H；8Pin電子線可達12000PCS/H,(視線材而定）
	特殊功能 Specialfunction	A、B端間隔正反壓端，A、B端可半剝或全剝、B端可扭線沾錫
		排線2-20P、雙并線可同時1出5條
		可轉向壓著、兩端壓著、單端壓著、間隔壓著、正反壓著、單端壓著沾錫等
		電子線可同時1出5-8條
	模具更換 Die replacement	可更換打端模具，卡式模具，更換快速、橫直模可裝。
	調 試 Debugging	調試簡便，送線，分線長度，切斷，剝皮全伺服控制，觸屏操作。
排線參數 Traverse Parameter	裁線長度 Cutlength	45-1200mm（長度可以訂制）
	A端剝皮長度 Aendpeelinglength	0-6mm
	B端剝皮長度 Bendpeelinglength	0-10mm
	線材種類 Wiretype	AWG28#-18#排線，電子線
	最大線寬 Maxwidth	30mm
	單根線材 Singlewire	OD0.8-2.5mm
	最大排線P數 MaximumrowPnumber	20Pin
